Comment installer un capteur de débit pour un contrôleur de pompe?

Salut! En tant que fournisseur de contrôleur de pompe, on me demande souvent comment installer un capteur de débit pour un contrôleur de pompe. C'est une étape cruciale qui peut avoir un impact considérable sur les performances et l'efficacité de votre système de pompe. Alors, plongeons-nous dans le processus et passons par étape par étape.

Pourquoi vous avez besoin d'un capteur de débit pour votre contrôleur de pompe

Avant de commencer par l'installation, expliquons rapidement pourquoi vous avez besoin d'un capteur de flux en premier lieu. Un capteur d'écoulement mesure le taux d'écoulement de fluide à travers un tuyau. Lorsqu'il est associé à un contrôleur de pompe, il permet un contrôle plus précis de la pompe. Par exemple, vous pouvez régler la pompe pour activer ou désactiver en fonction d'un débit spécifique, ce qui aide à prévenir le pompage ou le pompage. Cela permet non seulement d'économiser de l'énergie, mais prolonge également la durée de vie de votre pompe.

Outils et matériaux dont vous avez besoin

Tout d'abord, rassemblez tous les outils et matériaux nécessaires. Voici une liste de ce dont vous aurez généralement besoin:

• Un capteur d'écoulement compatible avec votre contrôleur de pompe. Assurez-vous de vérifier les spécifications du capteur et du contrôleur pour vous assurer qu'ils fonctionnent bien ensemble.
• Clés de tailles appropriées pour installer le capteur dans le pipeline.
• Ruban de scellant pour éviter toute fuite aux points de connexion.
• Fils électriques pour connecter le capteur d'écoulement au contrôleur de pompe.
• Un multimètre pour tester les connexions électriques et s'assurer que tout fonctionne comme il se doit.

Étape 1: Choisissez le bon emplacement

L'emplacement du capteur d'écoulement dans le pipeline est super important. Vous voulez le placer dans une section droite du tuyau, loin de tous les coudes, vannes ou raccords. En effet, ces composants peuvent provoquer des turbulences dans l'écoulement du fluide, ce qui peut entraîner des lectures inexactes du capteur.

Une bonne règle de base consiste à avoir au moins 10 diamètres de tuyaux de tuyau droit en amont et 5 diamètres de tuyaux en aval du capteur. Cela permet au flux de fluide de se stabiliser avant d'atteindre le capteur et après avoir quitté le capteur.

Étape 2: Arrêtez la pompe et isolez le pipeline

Sécurité d'abord! Avant de commencer à installer le capteur d'écoulement, arrêtez la pompe et fermez toutes les vannes qui isolent la section du pipeline où vous travaillerez. Cela empêchera tout fluide de circuler dans le tuyau pendant que vous effectuez l'installation, réduisant le risque de fuites et de blessures potentielles.

Étape 3: Préparez le pipeline

Une fois le pipeline isolé, vous devez le préparer à l'installation du capteur d'écoulement. Utilisez une clé pour retirer une section du tuyau où le capteur sera installé. Assurez-vous que les extrémités du tuyau sont propres et exemptes de débris ou de fouilles. Vous pouvez utiliser un fichier ou un papier de verre pour lisser les bords si nécessaire.

Enveloppez les filetages du tuyau avec du ruban adsent. Cela créera un joint serré lorsque vous installez le capteur d'écoulement, empêchant toute fuite.

Étape 4: Installez le capteur d'écoulement

Il est maintenant temps d'installer le capteur de débit. Placez soigneusement le capteur dans le pipeline et alignez-le avec les extrémités du tuyau. Utilisez des clés pour resserrer les raccords des deux côtés du capteur. Assurez-vous de ne pas trop serrer, car cela peut endommager le capteur ou le tuyau.

Lorsque vous resserrez, vérifiez que le capteur est correctement aligné et qu'il n'y a pas de lacunes entre le capteur et le tuyau. Si vous remarquez des lacunes, vous devrez peut-être régler la position du capteur ou ajouter plus de ruban adhésif.

Étape 5: Connectez les fils électriques

Une fois que le capteur d'écoulement est installé physiquement dans le pipeline, il est temps de connecter les fils électriques. Reportez-vous au schéma de câblage fourni avec votre capteur de débit et votre contrôleur de pompe. Habituellement, il y aura des bornes spécifiques pour l'alimentation, la sortie du signal et la masse.

Dépuisez les extrémités des fils et connectez-les aux bornes appropriées. Assurez-vous que les connexions sont sécurisées et qu'il n'y a pas de fils lâches. Vous pouvez utiliser un multimètre pour tester la continuité des connexions et vous assurer qu'il n'y a pas de courts circuits.

Étape 6: Testez l'installation

Une fois toutes les connexions établies, il est temps de tester l'installation. Tout d'abord, ouvrez lentement les vannes pour permettre au fluide de s'écouler à travers le pipeline. Vérifiez toutes les fuites autour du capteur d'écoulement et de ses connexions. Si vous remarquez des fuites, resserrez les raccords ou ajoutez plus de ruban de scellant au besoin.

Ensuite, alimentez le contrôleur de pompe et vérifiez les lectures de l'affichage du contrôleur. Les lectures doivent correspondre au débit réel dans le pipeline. Si les lectures semblent éteintes ou qu'il n'y a pas de lectures du tout, vérifiez vos connexions électriques et l'installation du capteur.

Étape 7: Calibration (si nécessaire)

Certains capteurs d'écoulement peuvent nécessiter un étalonnage pour assurer des lectures précises. Reportez-vous aux instructions du fabricant pour le processus d'étalonnage. Habituellement, cela implique de régler certains paramètres sur le capteur ou le contrôleur de pompe en fonction d'un débit connu.

L'étalonnage est une étape importante, surtout si vous avez besoin d'un contrôle précis de la pompe en fonction du débit. Cela peut prendre quelques tentatives pour obtenir les lectures juste, mais cela en vaut la peine à long terme.

Types de contrôleurs de pompe

En tant que fournisseur de contrôleur de pompe, nous proposons une variété de contrôleurs de pompe en fonction des différents besoins. Par exemple, nous avons leBoîte de commande de pompe intelligente duplex, ce qui est idéal pour les systèmes qui nécessitent le fonctionnement de deux pompes. Il fournit un contrôle intelligent et peut automatiquement basculer entre les pompes en fonction de la demande.

Si vous avez seulement besoin de contrôler une seule pompe, notreBoîte de contrôle de la pompe unique et de protectionest une excellente option. Il contrôle non seulement la pompe, mais offre également une protection contre le courant, le courant, la tension et les autres problèmes potentiels.

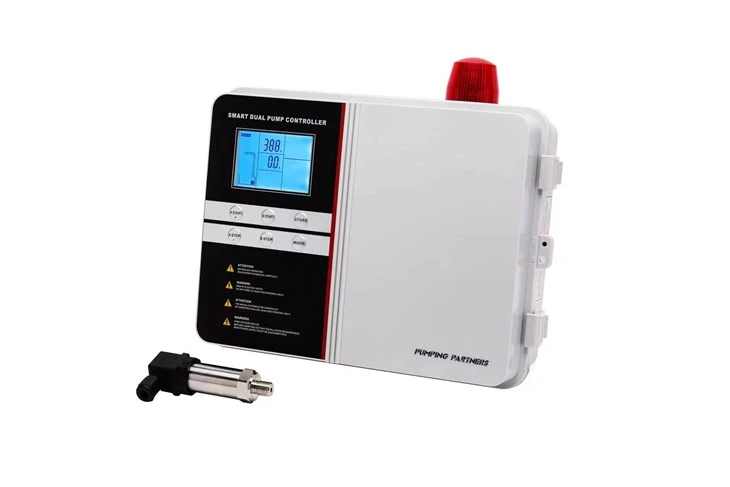

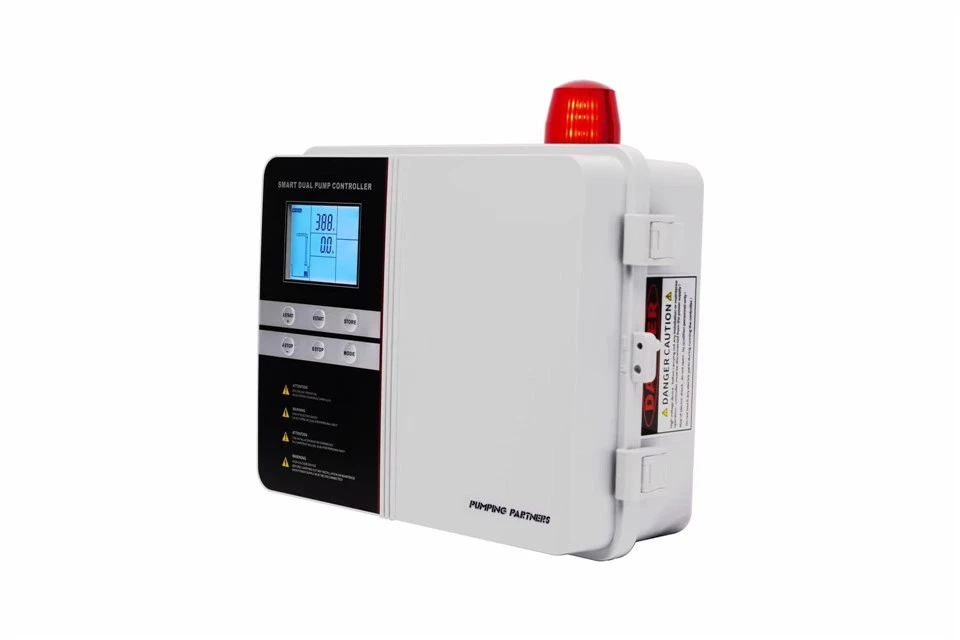

Pour des systèmes plus complexes, nous avons également leSystème de contrôle de la pompe duplex. Ce système offre des fonctionnalités avancées et peut être personnalisée pour répondre aux exigences spécifiques.

Conclusion

L'installation d'un capteur de débit pour un contrôleur de pompe peut sembler une tâche intimidante, mais si vous suivez ces étapes avec soin, vous pourrez le faire avec succès. N'oubliez pas que la clé est de choisir le bon emplacement, d'assurer une installation et des connexions électriques appropriées et de tester soigneusement le système.

Si vous avez des questions ou si vous avez besoin d'aide supplémentaire avec votre contrôleur de pompe ou l'installation de votre capteur de flux, n'hésitez pas à tendre la main. Nous sommes là pour vous aider à tirer le meilleur parti de votre système de pompe. Que vous recherchiez un nouveau contrôleur de pompe ou que vous ayez besoin de conseils sur l'installation, nous ne sommes qu'à un message. Contactez-nous pour commencer une discussion sur les achats et trouvez la meilleure solution pour vos besoins.

Références

• Manuels du fabricant pour les capteurs d'écoulement et les contrôleurs de pompe.
• Normes de l'industrie pour l'installation des pipelines et la mesure du débit de fluide.
