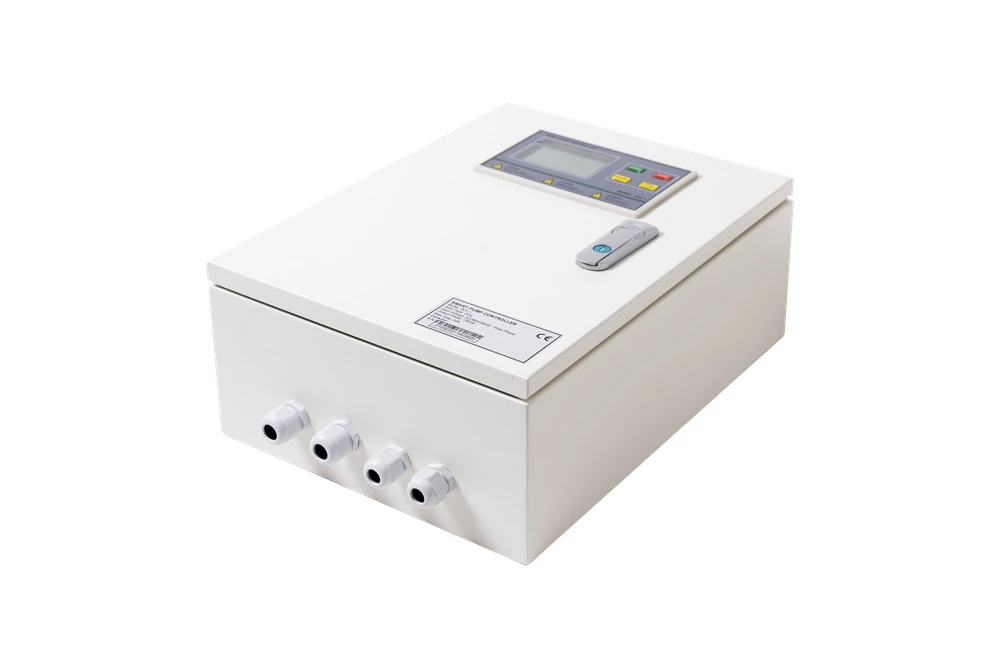

Contrôleur de pompe intelligent à 2 pompes

Nous apprécions que vous ayez choisi nos produits et nous promettons de continuer à vous fournir un service amical et utile.

Le contrôleur de pompe intelligent est un système de contrôle et de protection intuitif et programmable pour les pompes submersibles centrifuges, de pipeline, duplex et triphasées pour puits profonds, entre autres types.



Le contrôleur peut fonctionner de plusieurs manières en utilisant diverses installations électriques. L’absence de sonde ou de capteur dans le puits est une caractéristique clé qui distingue le contrôleur d’un boîtier de commande de pompe marche/arrêt standard. Notre conception unique élimine le besoin d'une sonde ou d'un capteur d'installation dans le puits et offre une protection hautement sensible et fiable contre la marche à sec de la pompe.



Marque : OEM

Numéro de modèle du fabricant : PCH32 PLUS

Fonctionnant en :3 phases 220v/380v/415v

Pompe de travail :0.75-15kw

Boîtier en plastique : IP 65

Contacteur MCB/AC : CHNT

Type: panneau de commande alternatif Duplex

Tension nominale : 120/208/240 V/380 V/415 V CA.

Ampères : 9 à 32 A

Type de pompe compatible : puisard/surpresseur/pompe de forage

Nombre de pompes contrôlées : 2

Emplacement : intérieur/extérieur.

Type de boîtier : IP65

Taille du boîtier: 342*292*119mm

Changement d'application : par commutateur Dip

Candidature comprenant :

• Appliqué pour le transfert d'eau du réservoir bas au réservoir supérieur par sonde liquide ou interrupteur à flotteur
• Appliqué pour le booster par pressostat et réservoir sous pression.
• Appliqué pour le levage des eaux usées par sonde à liquide ou interrupteur à flotteur
• Appliqué pour la pompe de drainage avec interrupteur à flotteur superposé
• Appliqué pour le transfert d'eau du réservoir inférieur au réservoir supérieur par transmetteur de niveau (4-20 mA).
• Appliqué pour le booster par transmetteur de pression (4-20 mA)
• Appliqué pour le levage des eaux usées par transmetteur de niveau (4-20 mA)

Article	protection	Valeur	Remarque	Type de défaut
1	Intensité de déclenchement de la protection contre la marche à sec	75 % de l'ampère de fonctionnement calibré	Dans le réglage du menu	Erreur de récupération
2	Temps de réponse du déclenchement de la protection contre la marche à sec	5s	Dans le réglage du menu
3	Temps de récupération de la protection contre la marche à sec	45m	Dans le réglage du menu
4	Ampère de déclenchement de protection contre les surcharges	130 % d'ampérage calibré	Dans le réglage du menu	Erreur de récupération
5	Temps de réponse de déclenchement de la protection contre les surcharges	5S (temps inverse)	corrigé dans le logiciel
6	Temps de récupération de la protection contre les surcharges	4m	Dans le réglage du menu
7	Intensité de déclenchement de la protection contre le calage de la pompe	180 % de l'ampère de fonctionnement calibré	Dans le réglage du menu	Erreur de non-récupération
8	Temps de réponse au déclenchement de la protection contre le blocage de la pompe	1s	corrigé dans le logiciel
9	Tension de déclenchement de protection contre les sous-tensions	304v	Dans le réglage du menu	Erreur de récupération
10	Temps de réponse de déclenchement de la protection contre les sous-tensions	6s	corrigé dans le logiciel
11	Temps de récupération de la protection contre les sous-tensions	4m	Dans le réglage du menu
12	Tension de déclenchement de protection contre les surtensions	437v	Dans le réglage du menu	Erreur de récupération
13	Temps de réponse de déclenchement de la protection contre les surtensions	6s	corrigé dans le logiciel
14	Temps de récupération de la protection contre les surtensions	4m	Dans le réglage du menu
15	Phase ouverte			Erreur de non-récupération
16	Inversion de phase			Erreur de non-récupération
17	Débordement			Erreur de récupération
18	Surchauffe			Erreur de récupération
19	Fuite d'eau			Erreur de non-récupération





Possédant plus de 20 ans d'expertise dans la création, l'investigation et l'avancement de contrôleurs experts de pompes à eau,

Le résultat de nos efforts sont nos contrôleurs de relevage des eaux usées, la série PCH. Il possède toutes les capacités et attributs dont nos clients ont besoin, et avec quelques ajustements simples de paramètres, il peut presque remplir les fonctions de plusieurs machines.

Ses réglages conviviaux prolongent considérablement la durée de vie de la pompe et sa fonctionnalité de configuration à un seul bouton préserve efficacement la pompe à eau.

Son système d'alarme de débordement robuste avertira le client en cas d'augmentation rapide du volume d'eau en activant simultanément une sirène externe et un haut-parleur.

Il peut également gérer avec précision le démarrage et l'arrêt des pompes à eau en gérant à la fois les entrées de commutation et les entrées analogiques.





1). Niveau de liquide normal dans le puisard

Le niveau de liquide atteint la sonde 3# (interrupteur à flotteur A : niveau haut), le boîtier de commande ordonnera à une seule pompe de

le niveau de liquide diminue jusqu'à la sonde 2# (interrupteur à flotteur A : niveau bas), une seule pompe s'arrête de fonctionner ;

Le boîtier de commande alternera les pompes doubles fonctionnant automatiquement lorsque le niveau de liquide varie de

Sonde 2# et sonde 3# (interrupteur à flotteur A : niveau haut-niveau bas)



2). Débit supplémentaire dans le puisard

lorsqu'une seule pompe fonctionne jusqu'au drainage, le niveau de liquide dans le puisard augmente encore jusqu'à la sonde 4#

(Interrupteur à flotteur B : niveau supérieur), le boîtier de commande ordonnera à une autre pompe de fonctionner simultanément pour

drainage, jusqu'à ce que le niveau de liquide descende à la sonde 2# (interrupteur à flotteur A&B : niveau bas), pompes doubles

n'arrêtera pas de courir.



3). Débordement dans le puisard

lorsque les pompes doubles fonctionnent simultanément, le niveau de liquide dans le puisard augmente encore jusqu'à la sonde

5# (interrupteur à flotteur C : niveau supérieur), le boîtier de commande émet une alarme d'avertissement ; Lorsque le niveau de liquide diminue

à la sonde 5# (interrupteur à flotteur C niveau bas), le boîtier de commande arrête de sonner l'alarme d'avertissement



4). Fonction de patrouille automatique (antirouille)

En état Auto, si le boîtier de commande inspecte les pompes doubles qui ne fonctionnent pas pendant dix jours, le dispositif de commande

ordonnera à la pompe A de fonctionner pendant 3 secondes et de s'arrêter, après un intervalle de 10 secondes, le dispositif de contrôle

ordonner à la pompe B de fonctionner pendant 3 secondes et de s'arrêter.

Auto Patrol peut empêcher la pompe de rouiller et la turbine bloquée en raison d'une longue période d'inactivité
