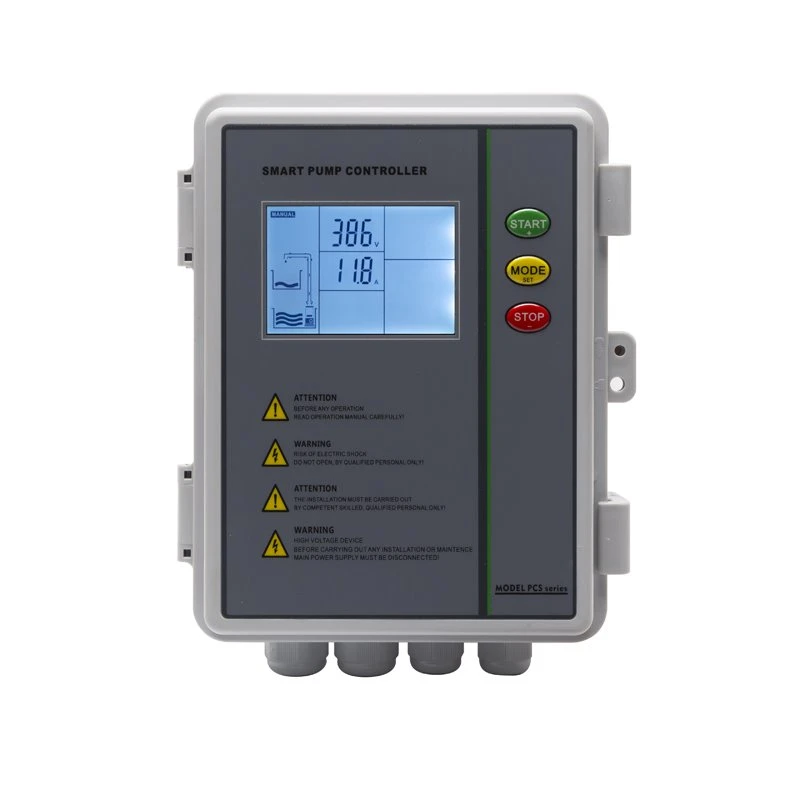

Panneau de commande de pompe triphasée
Tension d'entrée : triphasé, AC380V-415V/50 hz
Puissance de sortie : 0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15hp) 15kw (20hp) )
Type de démarrage : DOL
Quantité de pompe contrôlée : Pompe unique
- Livraison rapide
- Assurance qualité
- Service client 24h/24 et 7j/7
Présentation du produit
Aperçu
PCS31 c'est un panneau de commande de pompe triphasé. Il sert à contrôler et à protéger la pompe à eau 0.75-15kw.
1.exception de trois applications traditionnelles de remplissage d'eau/booster/levage des eaux usées, nous obtenons un contrôle de minuterie de cycle pur
2.avec contrôle de température par capteur de température PT 100 (en option)
3. Protection contre l'inversion de phase
4. Minuterie d'arrêt de la pompe en état de contrôle manuel
5. Portée de transmission du signal 1000 m et non 150 m
6.Espace réservé pour MCB
7. La puissance peut aller jusqu'à 15 kW
8. La différence de précision du contrôle de l'ampère est de 2 %
9. Au lieu de la résistance réglable précédente, un bloc intégré d'amplificateur opérationnel plus sophistiqué est utilisé, affichage de la tension plus fiable
10. Notre qualité de boîte est IP 65 et non IP 22.
|
Modèle |
PCS31(Panneau de commande de pompe triphasée) |
|
Configuration électrique |
|
|
Tension d'entrée |
Triphasé, AC380V-415V/50 hz |
|
Puissance de sortie |
0.75-4kw (1-5,5 ch) 5.5-7,5kw (7,5-10ch) 11 kw (15 ch) 15 kw (20 ch) |
|
Type de démarrage |
DOL |
|
Quantité de pompe contrôlée |
Pompe simple |
|
Fonction de protection principale |
|
|
Protection contre les surcharges par ampère |
Oui |
|
Moteur de pompe calé |
Oui |
|
Marche à sec sans capteur |
Oui |
|
Sous/Surtension |
Oui |
|
Phase ouverte |
Oui |
|
Inversion de phase |
Oui |
|
Autre fonction |
|
|
Affichage de l'enregistrement des cinq derniers défauts de la pompe |
Oui |
|
Affichage du temps de fonctionnement cumulé de la pompe |
Oui |
|
Application |
|
|
Transfert d'eau par interrupteur à flotteur/capteur de liquide |
Oui |
|
Surpression par pressostat |
Oui |
|
Eaux usées par interrupteur à flotteur/capteur de liquide |
Oui |
|
Contrôle pur de la minuterie de cycle |
Oui |
|
Contrôle de la température par capteur de température PT 100 (en option) |
Oui |
|
Mode de contrôle |
|
|
Mode manuel |
Oui |
|
Mode automatique |
Oui |
|
Autre fonctionnalité |
|
|
Protection contre l'inversion de phase |
Oui |
|
Minuterie d'arrêt de la pompe en état de contrôle manuel |
Oui |
|
Appuyez sur le bouton de verrouillage |
Oui |
|
Degré de protection du contrôleur |
Indice de protection IP65 |
|
Précision du contrôle de l'ampère |
Haut |
|
Portée de transmission du signal |
1000M |
|
Espace réservé pour MCB |
Oui |
|
La puissance peut aller jusqu'à 15 kW |
Oui |
|
Différence de précision du contrôle de l'ampère |
2% |
|
Au lieu de la résistance réglable précédente, un bloc intégré d'amplificateur opérationnel plus sophistiqué est utilisé, affichage de la tension plus fiable |
Oui |
1. Le dépôt d’eau du réservoir inférieur vers le réservoir supérieur est l’une des principales utilisations.
2. Une pompe pour un forage.
3. L'élimination des eaux usées du puisard.
4. Utiliser les heures de début et de fin pour régler une minuterie.
L'appendice:
Régulation de température avec PT 100
Il existe deux catégories :
Premièrement, le système de circulation d'eau chaude coupera la pompe à eau lorsque la température du réseau de canalisations atteint la température d'arrêt prédéterminée et la redémarrera lorsque la température descend en dessous de la température de démarrage prédéterminée ;
Deuxièmement, lorsque la température descend en dessous du niveau prédéterminé et augmente au-dessus, le PT100 intégré dans le moteur de la pompe à eau redémarre automatiquement. Ceci est fait par mesure de précaution.
Les caractéristiques et fonctions supplémentaires incluent :

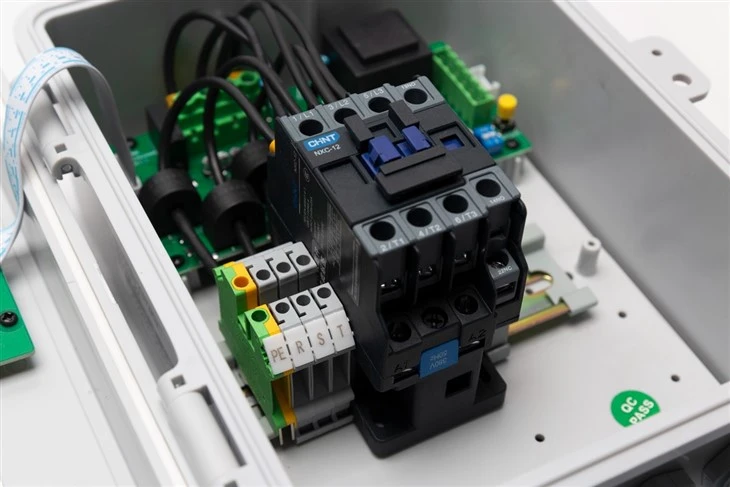

1. Utiliser un contacteur CHNT AC comme lecteur ;
2. Libérer de l'espace pour les MCB ; la conception originale prévoyait des bornes de 5 M pour la puissance d'entrée.

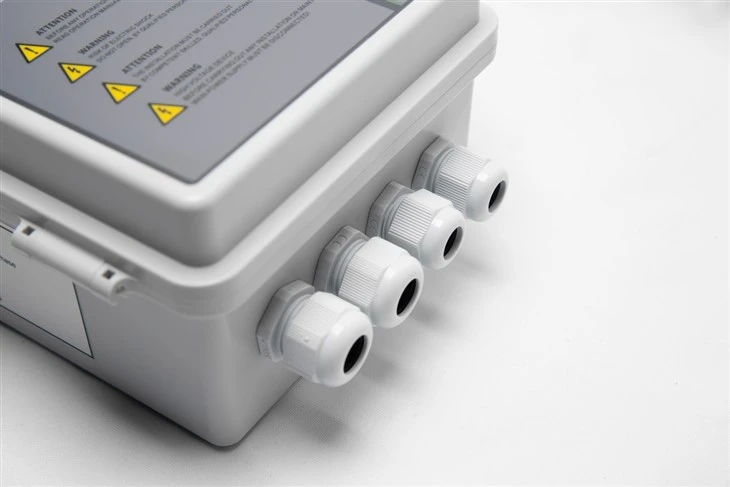

3. Le boîtier IP 65
4. Vous pouvez décrocher le terminal de niveau.
Portée de transmission du signal : 1000 mètres
